Du har ett äldre redskap som fungerar precis som det ska. Solenoidventiler, arbetsbelysning, kanske några hydraulfunktioner. Problemet är inte redskapet — det är att varje traktor det kopplas till kräver en egen knappanel, en relälåda och specialkabeldragning i hytten.
Byter du traktor? Allt om igen. Eller så har du en separat installation i varje fordon.
Den gamla lösningen
- Knappanel och relälåda monterade i varje traktors hytt
- Specialkabeldragning från hytten till redskapet — annorlunda i varje traktor
- Omkopplare och knappar tar plats och hör inte hemma bland traktorns reglage
- Ingen CAN-bussanslutning — traktorn vet inte vilket redskap som är kopplat
Den moderna lösningen: montera ISOBUS Block på redskapet

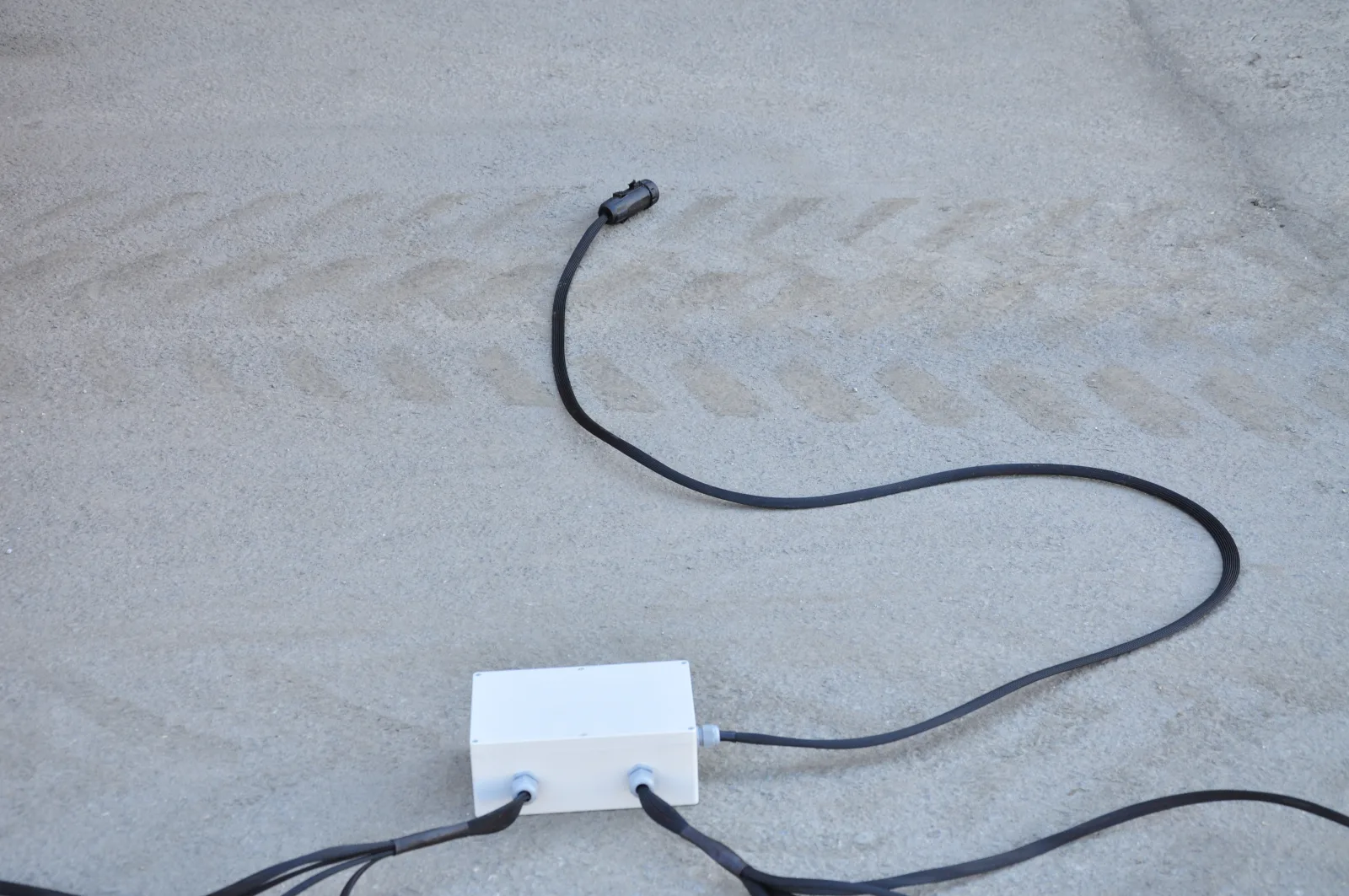

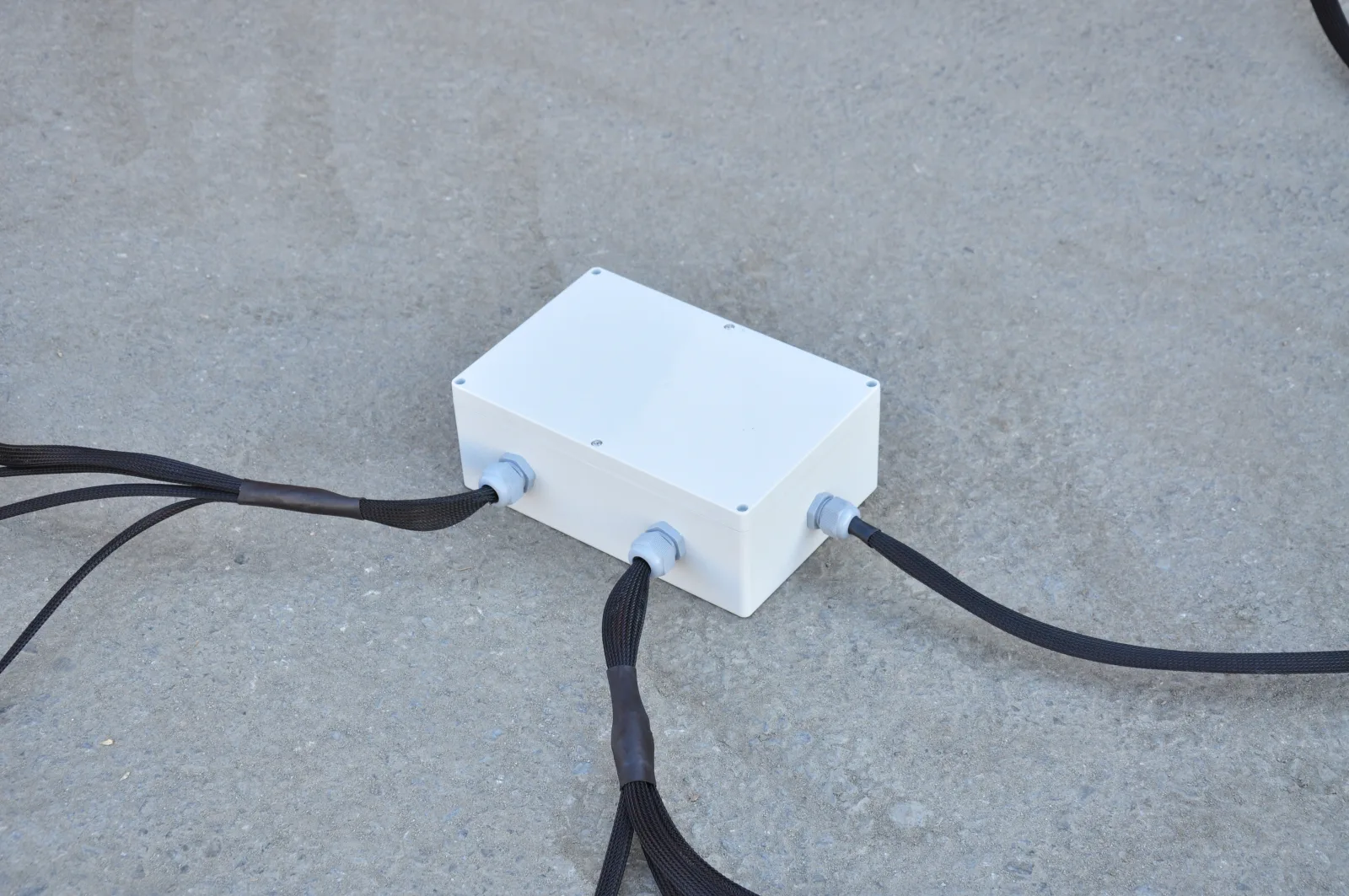

Fäst ISOBUS Block direkt på redskapet, i en väderskyddad kapsling. Koppla redskapets befintliga solenoidventiler och lampor till ISOBUS Blocks reläterminaler. Dra en kabel från modulen till en ISOBUS-kontakt på redskapet.
Redskapet är nu ett ISOBUS-redskap. Anslut det till ISOBUS-kontakten bak på vilken traktor som helst — funktionerna visas på skärmen.
Vad som förändras:
- ISOBUS Block sitter på redskapet — inte i traktorn
- En ISOBUS-kabel kopplar redskap och traktor
- Funktionerna visas automatiskt på traktorns skärm
- Styr via AUX-N-knappar eller direkt från skärmen
- Flytta redskapet till vilken ISOBUS-traktor som helst — koppla in, det fungerar
AUX-N: traktorns knappar utan ombyggnad
På ISOBUS-traktorer med AUX-N kan du tilldela redskapets funktioner till fysiska knappar på armstödet eller joysticken.
Så går det till:
- Anslut redskapet till traktorns ISOBUS-kontakt
- ISOBUS Block ger traktorn 8 funktioner
- I traktorns AUX-N-meny tilldelar du varje funktion till en knapp
- Traktorn sparar tilldelningarna — nästa gång du kopplar in är allt redan inställt
Tryck på armstödsknappen, solenoidventilen på redskapet aktiveras.
Konfigurationsexempel
Ett äldre redskap med hydraulsolenoidventiler och arbetsbelysning:
| Kanal | Ansluten till | Läge | Typisk AUX-N-tilldelning |
|---|---|---|---|
| CH 1 | Hydraulsolenoid 1 | MOM | Joystickknapp |
| CH 2 | Hydraulsolenoid 2 | MOM | Joystickknapp |
| CH 3 | Hydraulsolenoid 3 | TOG | Armstödsknapp |
| CH 4 | Arbetsbelysning fram | TOG | Armstödsknapp |
| CH 5 | Arbetsbelysning bak | TOG | Armstödsknapp |
| CH 6 | Roterande lykta | TOG | Armstödsknapp |
Grupperade utgångar fungerar också. Vill du att arbetsbelysningen ska tändas tillsammans med en hydraulfunktion, tilldelar du båda kanalerna till samma knapp.
Fördelar
- Monteras en gång på redskapet — fungerar med alla ISOBUS-traktorer
- Inga traktorändringar — inget att installera i hytten
- En ISOBUS-kabel till traktorn, det är allt
- AUX-N-knappstyrning eller direkt från skärmen
- Traktorn sparar knapptilldelningarna
- 8 kanaler, 10A per kanal — ingen separat relälåda behövs
- MOM eller TOG för varje kanal
Vad du behöver
- ISOBUS Block-modul
- Väderskyddad kapsling för montering på redskapet
- Kabeldragning från ISOBUS Block till redskapets solenoidventiler och lampor
- ISOBUS-kabel med traktoranslutning
Resultatet
Ditt äldre redskap är nu ISOBUS-kompatibelt:
- Anslut till ISOBUS-kontakten på vilken traktor som helst
- Funktionerna visas på skärmen
- Tilldela till armstödsknappar via AUX-N
- Inga omkopplare, inga relälådor, ingen kabling i hytten
Redskapet är detsamma. Det talar bara ISOBUS nu.
