Tredjefunksjon på frontlasteren

De fleste frontlastere har to hydrauliske funksjoner: løft og tilt. Men tilbehør som ballegripper, pallegafler med sideforskyvning eller siloklyper trenger gjerne én funksjon til.

Grønn John Deere-traktor med frontlaster som bærer en pall med jutesekker over et gårdsplassunderlag

Problemet

Hydraulikkslanger og retningsventil må du uansett ha — det er ingen vei utenom. Det egentlige problemet er styresiden. Tradisjonelt krevde det:

Separate brytere eller ekstra joystick montert i hytta
Eget relé og egen kabling
Boring av hull i hytta

På nyere traktorer er dette ekstra vanskelig fordi armlenet er CAN-buss-styrt og ikke har analoge utganger du kan koble deg til.

Løsningen: Retningsventil

Med en magnetventilstyrt retningsventil leder du én hydraulikkrets til to ulike funksjoner. ISOBUS Block aktiverer magnetventilen — du bytter fra AUX-N-knapper på joysticken eller direkte fra traktorskjermen.

Studiorender av en hydraulisk retningsventil med fire røde portpropper og en blank magnetspole montert på høyre side

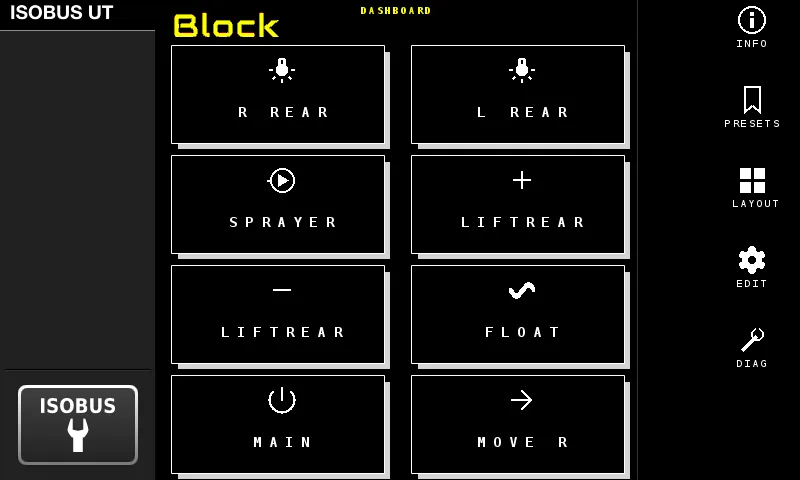

ISOBUS Block Virtual Terminal-dashboard med åtte navngitte kanalknapper i 2×4-oppsett, inaktiv tilstand

Slik fungerer det:

Retningsventil AV: Hydraulikkoljen går til funksjon A (f.eks. grep åpne/lukke)
Retningsventil PÅ: Hydraulikkoljen går til funksjon B (f.eks. sideforskyvning)

Trykk en AUX-N-knapp eller bruk Virtual Terminal-skjermen for å bytte mellom funksjonene. Den eksisterende joysticken styrer den funksjonen som er valgt.

Konfigurasjonseksempel

Kanal	Styrer	Modus
CH 1	Magnetventil, retningsventil	TOG
CH 2	Arbeidslys	TOG
CH 3–8	Tilgjengelig for flere funksjoner	–

TOG (veksle) passer godt til retningsventiler:

Trykk én gang for å bytte til funksjon B
Trykk igjen for å gå tilbake til funksjon A
Posisjonen holdes til du endrer den

ISOBUS Block knapp-editor for R REAR-feltet med ikonvelger, CH1 valgt som utgang og TOG-modus aktivert

Grupperte utganger

Vil du at arbeidslyset skal slå seg på samtidig som du bytter til tredjefunksjonen? Legg dem på samme knapp.

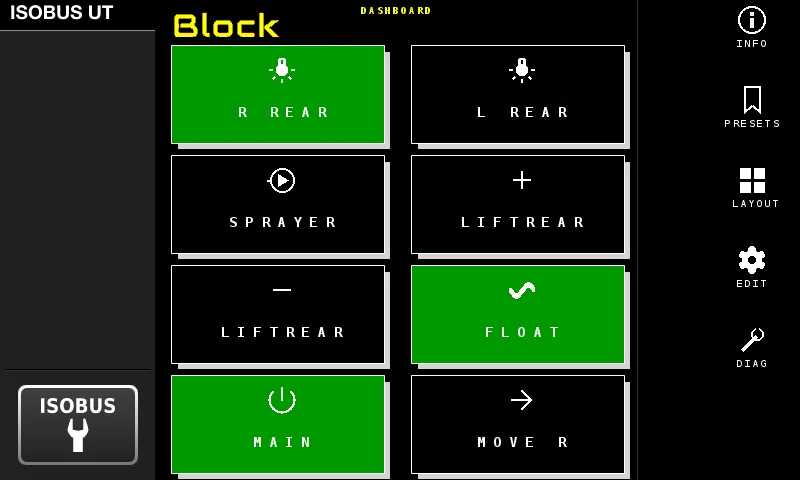

ISOBUS Block-dashboard med tre kanalknapper (R REAR, FLOAT, MAIN) lyst grønt for å vise samtidig aktivering

Eksempel på gruppering:

Knapp	Aktiverer	Resultat
Knapp 1	CH 1 + CH 2	Retningsventilens magnetventil åpner OG arbeidslys slår seg på

Ett knappetrykk aktiverer både retningsventilen og arbeidslyset. Trykk igjen for å slå begge av.

Flere retningsventiler

Trenger du en fjerde eller femte funksjon? Koble til flere retningsventiler på ulike hydraulikkretser og styr hver med sin egen kanal.

Knapp	Aktiverer	Resultat
Knapp 1	CH 1	Første retningsventil (3. funksjon)
Knapp 2	CH 2	Andre retningsventil (4. funksjon)
Knapp 3	CH 3	Arbeidslys

Hver retningsventil leder sin hydraulikkrets mellom to funksjoner. Med flere ventiler får du tilgang til mange funksjoner fra den eksisterende ekstrahydraulikken.

Fordeler

Ingen brytere i hytta — styr fra AUX-N-knapper eller skjermen
AUX-N-tilordning til valgfrie knapper på joystick eller armlene
Grupperte utganger for å koble funksjoner sammen
TOG (veksle) holder valgt posisjon til du endrer den

Hva du trenger

ISOBUS Block-modul
Magnetventilstyrt retningsventil (12V eller 24V)
Hydraulikkfittinger for ditt oppsett
Kabling fra ISOBUS Block til magnetventilen

ISOBUS Block RM-8 koblet mellom en Virtual Terminal med armlene-joystick til venstre og fire laster til høyre — arbeidslys, dobbeltvirkende magnetventil, gult varsellys og ryggekamera

Kompatibilitet

Fungerer med alle traktorer som har:

ISOBUS Virtual Terminal
Minst én ekstra hydraulikkrets
Valgfritt: AUX-N-kompatibel joystick for knapptilordning

Les mer

Dokumentasjon for koblingsskjemaer og tekniske spesifikasjoner
FAQ for vanlige spørsmål om ISOBUS Block
Multi-solenoid redskapsstyring for styring av flere utganger
Modernisere eldre redskaper for ettermonterings-installasjoner

Legg til en tredje hydraulisk funksjon på frontlasteren med ISOBUS Block og en retningsventil. Styr fra AUX-N-knapper på joysticken eller direkte fra traktorskjermen — ingen brytere å montere i hytta.
