Le connecteur ISOBUS est normalisé par l'ISO 11783-2. Tout tracteur ISOBUS porte deux prises : le connecteur externe arrière (où se branchent les outils) et le connecteur en cabine (à l'intérieur, pour écrans, modules relais et outils de diagnostic). Les deux utilisent le même boîtier circulaire 9 broches, mais le brochage diffère. Les confondre, c'est garantir une absence de communication.
Cette page est la référence complète des deux brochages. À utiliser pour câbler un appareil en post-équipement, monter un faisceau ou diagnostiquer une panne CAN.
À retenir
- Connecteur externe arrière et connecteur en cabine partagent le boîtier 9 broches, mais leurs affectations de broches sont différentes.
- L'arrière porte un seul bus CAN. La cabine en porte deux : CAN 1 (bus tracteur) et CAN 2 (sortie vers les appareils/outils).
- CAN bus à 250 kbit/s, terminaison 120 Ω à chaque extrémité physique du réseau.
- L'alimentation côté cabine est sur broche 7 (BAT+), la masse sur broche 9 (GND). Côté arrière, broche 1 = masse châssis et ECU_PWR passe sur la broche 4.
- Le connecteur est identique chez toutes les marques de tracteurs ISOBUS. Pas de variante propre à une marque.

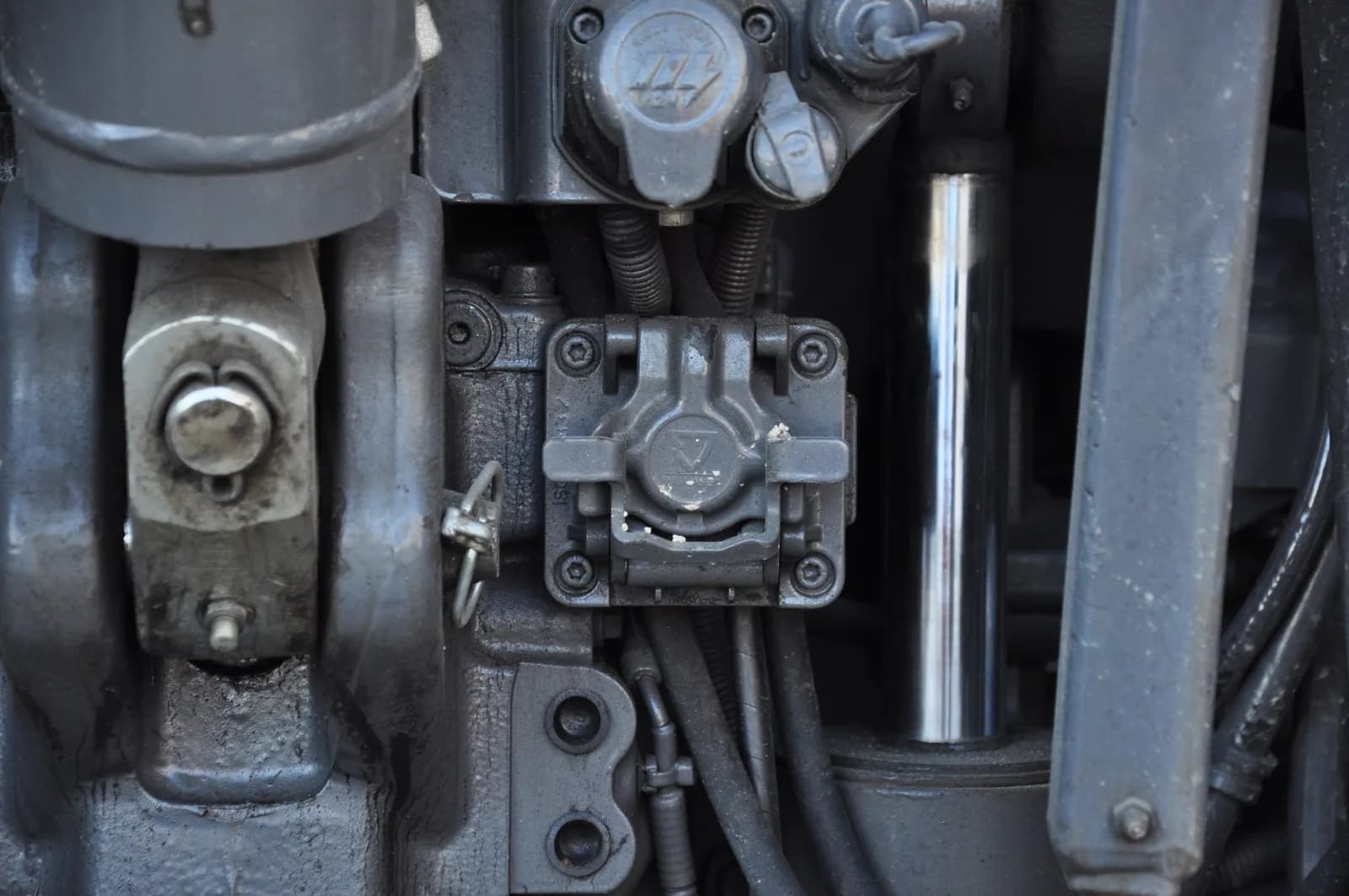

Connecteur ISOBUS externe arrière — Brochage
Le connecteur externe arrière est le point d'entrée principal entre le tracteur et l'outil. Il est situé à l'arrière du tracteur, près des coupleurs hydrauliques, et conçu pour se séparer proprement si l'outil se détache de manière imprévue.

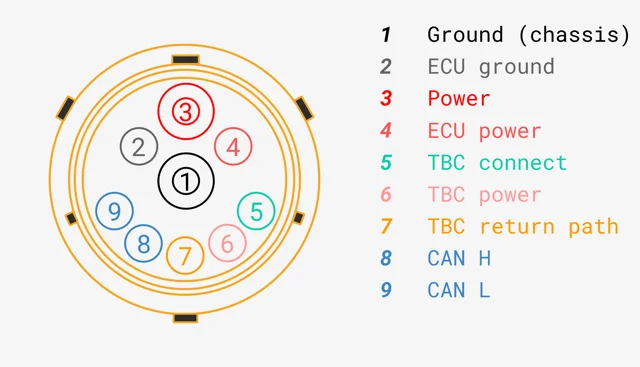

Fonctions des broches — arrière
| Broche | Signal | Fonction |
|---|---|---|
| 1 | Ground | Masse châssis |
| 2 | ECU_GND | Masse signal ECU |
| 3 | Power | Alimentation permanente batterie |
| 4 | ECU_PWR | Alimentation ECU (12 V/24 V) |
| 5 | TBC_BATT+ | Batterie connecteur bus tracteur |
| 6 | TBC_PWR | Sortie d'alimentation TBC |
| 7 | TBC_RET | Retour TBC |
| 8 | CAN_H | CAN bus haut |
| 9 | CAN_L | CAN bus bas |
Actif vs passif
Le connecteur externe arrière est en deux parties :
- Actif (maître) : insert noir, côté tracteur
- Passif (esclave) : insert gris, côté outil
L'actif fournit l'alimentation et les signaux CAN. Le passif les reçoit. Pour fabriquer un faisceau d'outil sur mesure, il faut le connecteur passif (gris) du côté outil. Le connecteur ISOBUS externe arrière est aussi conçu pour se désaccoupler proprement si un outil se sépare du tracteur de façon imprévue : les contacts se libèrent sans abîmer le câblage ni exposer de broches sous tension. Pour la vue d'ensemble des types de connecteurs, fournisseurs et spécifications, voir le guide d'achat des connecteurs ISOBUS.
Connecteur ISOBUS en cabine — Brochage
Le connecteur en cabine est à l'intérieur de la cabine du tracteur, généralement à droite du siège de l'opérateur ou sur le montant B. C'est le point de raccordement pour Virtual Terminals en post-équipement, modules relais, outils de diagnostic et systèmes d'agriculture de précision qui ont besoin du réseau ISOBUS sans être fixés à un outil arrière.
Fonctions des broches — en cabine
| Broche | Signal | Fonction |
|---|---|---|
| 2 | CAN_L | CAN bas |
| 4 | CAN_H | CAN haut |
| 7 | BAT+ | Alimentation (12 V ou 24 V) |
| 9 | GND | Masse |
Ce sont les quatre broches sur lesquelles ISOBUS Block se raccorde sur la prise en cabine. Les autres broches du connecteur portent le bus CAN interne du tracteur, le blindage du câble et les masses, et ne sont pas utilisées par le module.
Deux bus CAN : Ã quoi ils servent
C'est la différence majeure avec le connecteur externe arrière. La prise en cabine porte deux bus CAN distincts.
CAN 1 (broche 2 = CAN_L, broche 4 = CAN_H) est le côté entrée. Il se raccorde directement au réseau ISOBUS interne du tracteur — le même bus que le Virtual Terminal, le tableau de bord et les ECU du tracteur. Un appareil branché ici voit l'intégralité du réseau tracteur.
CAN 2 est le côté sortie. Il achemine les données vers des outils ou appareils externes en aval. Le connecteur en cabine peut faire office de passerelle ISOBUS : le contenu du CAN 1 est acheminé sur CAN 2.
La plupart des appareils en post-équipement (modules relais, écrans supplémentaires, outils de diagnostic) se raccordent sur CAN 1. C'est là que communiquent le Virtual Terminal et les ECU du tracteur. CAN 2 reste disponible pour chaîner d'autres appareils ou acheminer des données vers des outils, mais beaucoup d'équipements en cabine n'ont besoin que de CAN 1.

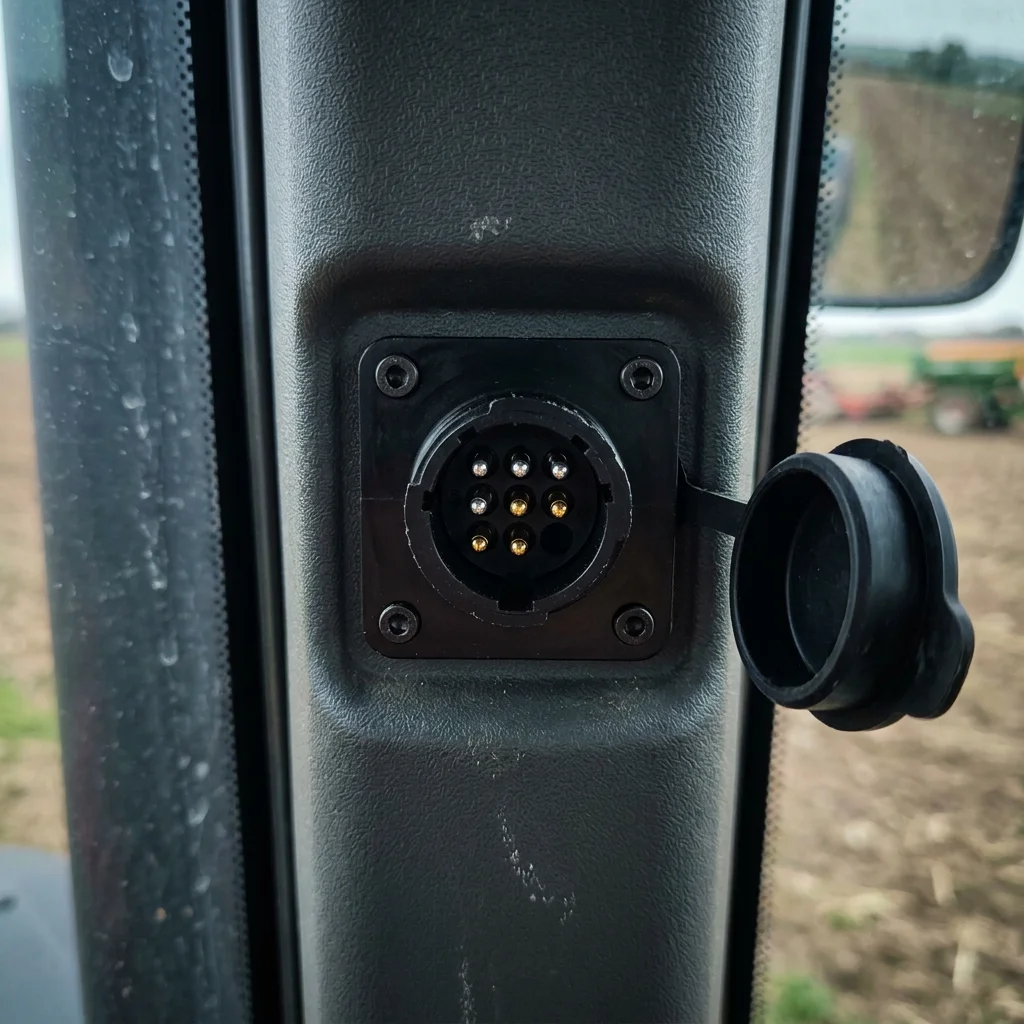

Où trouver le connecteur en cabine
Son emplacement est normalisé par l'ISO 11783-2 : côté droit du siège de l'opérateur, en général près de l'accoudoir ou du montant B. Sur la plupart des tracteurs modernes, c'est une prise femelle 9 broches avec capuchon anti-poussière.
Certains tracteurs n'en sont pas équipés. Certains constructeurs le livrent de série, d'autres en option. Si votre tracteur dispose d'un Virtual Terminal ISOBUS mais pas de prise en cabine, consultez la documentation : le connecteur peut être présent mais non câblé, ou disponible en option chez le concessionnaire.
En cabine vs externe arrière — Côte à côte
Les deux prises ne sont pas interchangeables. Les confondre est l'erreur de câblage la plus fréquente en post-équipement : l'appareil s'alimente mais n'apparaît jamais sur le Virtual Terminal.
| Connecteur en cabine | Connecteur externe arrière | |
|---|---|---|
| Bus CAN | 2 (entrée + sortie) | 1 |
| Emplacement | Intérieur de la cabine | Arrière du tracteur |
| Usage typique | Écrans, modules, diagnostic | Communication avec l'outil |
Si votre appareil s'alimente mais ne communique pas, vérifiez d'abord sur quel type de prise vous êtes.
Signaux CAN bus et terminaison
Le réseau ISOBUS utilise le CAN (Controller Area Network) sur la couche physique décrite plus haut.
- CAN_H (broche 8 arrière, broche 4 cabine CAN 1) : ligne de signal haut
- CAN_L (broche 9 arrière, broche 2 cabine CAN 1) : ligne de signal bas
- Débit binaire : 250 kbit/s, fixe pour ISOBUS
Terminaison
Le CAN bus exige une résistance de 120 Ω à chaque extrémité physique du réseau. En général :
- Une terminaison dans le tracteur
- Une terminaison dans le dernier outil
Si vous ajoutez un appareil sur un réseau ISOBUS existant, vous n'ajoutez en principe pas de terminaison. N'activez la terminaison que si votre appareil se trouve à l'extrémité physique du bus. Système hors tension, mesurez entre CAN_H et CAN_L : vous devez lire environ 60 Ω (deux 120 Ω en parallèle).
Distribution de l'alimentation
Le connecteur externe arrière propose plusieurs sorties d'alimentation :
Alimentation ECU (broche 4, arrière)
- Fournit l'alimentation aux ECU des outils
- Généralement 12 V ou 24 V selon le tracteur
- Courant limité par le tracteur
Alimentation TBC (broche 6, arrière)
- Sortie d'alimentation du connecteur bus tracteur
- Utilisée pour les fonctions auxiliaires
- Les connecteurs actifs fournissent TBC_PWR par connexion interne à ECU_PWR
Sur le connecteur en cabine, l'alimentation est sur la broche 7 (BAT+) et la masse sur la broche 9 (GND). La prise en cabine n'expose pas les broches TBC : elles n'existent que sur le connecteur externe arrière.
Bonnes pratiques de câblage
Paires torsadées pour le CAN
Utilisez toujours un câble à paires torsadées pour CAN_H et CAN_L. Réduit les interférences EM et stabilise le bus à proximité des pompes hydrauliques et des systèmes d'allumage.
Blindage
En environnement électriquement bruyant, utilisez un câble blindé avec le blindage à la masse châssis à une seule extrémité. Mettre le blindage à la masse aux deux bouts crée une boucle de masse et aggrave le problème.
Section des fils
| Application | Section recommandée |
|---|---|
| Signaux CAN | 0,5 – 1,0 mm² |
| Alimentation ECU | 1,5 mm² minimum |
| Charges à fort courant | Dimensionner selon le courant réel |
Qualité des connecteurs
Utilisez des connecteurs homologués ISOBUS. Conçus pour :
- Plage de température −40 °C à +85 °C
- Vibrations et contraintes mécaniques
- IP67 ou supérieur
Ce qui se branche en cabine
Tout appareil ISOBUS monté en cabine se raccorde ici :
- Virtual Terminals en post-équipement : écrans supplémentaires quand celui d'origine est trop petit ou pas ISOBUS
- Modules relais : comme ISOBUS Block, qui ajoute 8 sorties relais pilotables depuis l'écran et les boutons de joystick existants
- Outils de diagnostic : PC portables de maintenance et diagnostics portables qui ont besoin du bus tracteur complet
- Enregistrement de données : ordinateurs de bord et systèmes d'agriculture de précision qui lisent les données tracteur en temps réel
Le connecteur en cabine donne à ces appareils le même accès réseau qu'aux ECU intégrés du tracteur.

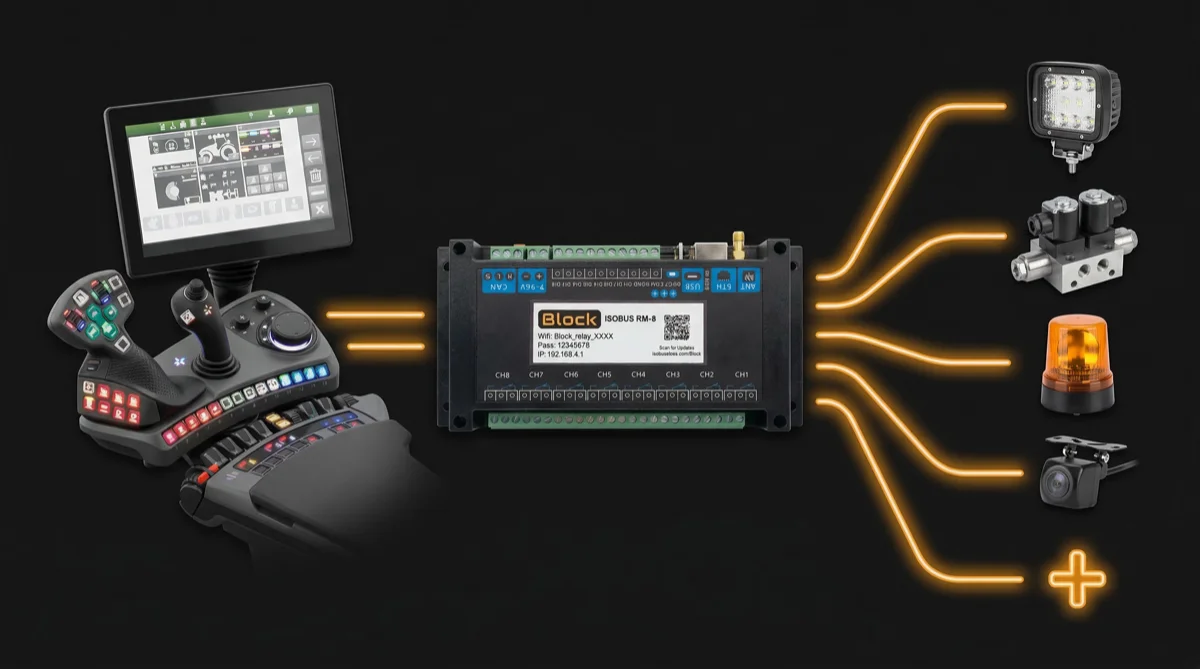

Brancher ISOBUS Block
ISOBUS Block est un module relais 8 canaux qui se branche via le connecteur 9 broches standard, en cabine ou à l'arrière. Il communique sur CAN 1 (le bus interne du tracteur), donc il apparaît automatiquement sur le Virtual Terminal. Aucun écran supplémentaire.
Le module prend son signal CAN bus et son alimentation par la connexion ISOBUS elle-même. Aucun câblage d'alimentation séparé. Côté charge, à vous : chaque canal commute le circuit que vous câblez sur ses bornes NO/COM/NC. Tension, masse et intensité de la charge sont ce que vous y mettez.
Depuis le Virtual Terminal, vous affectez chaque sortie à un bouton de joystick ou à un bouton à l'écran. Câblez un phare de travail sur le canal 1, un distributeur déviateur sur le canal 2, affectez à des boutons d'accoudoir. L'installation est terminée. Le tracteur mémorise la configuration. Pour l'affectation AUX-N, voir ISOBUS AUX-N : guide complet.
Problèmes courants
Pas de communication
- Vérifiez les connexions CAN_H et CAN_L
- Vérifiez la terminaison (~60 Ω entre CAN_H et CAN_L, bus hors tension)
- Cherchez une inversion CAN_H/CAN_L
- Êtes-vous sur la bonne prise ? En cabine et arrière utilisent des brochages différents
Connexion intermittente
- Vérifiez l'emboîtement du connecteur et la bague à baïonnette
- Inspectez les broches pour corrosion
- Vérifiez la tenue des sertissages
- Recherchez des câbles abîmés ou frottés
Appareil non visible sur le Virtual Terminal
- Attendez 30 s après la mise sous tension (chargement de l'object pool)
- Vérifiez la tension d'alimentation au connecteur
- Contrôlez la continuité du CAN bus
- Le firmware de l'appareil doit prendre en charge le VT ISOBUS
Diagnostic approfondi : voir le guide de dépannage ISOBUS.
Questions Fréquentes
Quels sont les numéros de broches du connecteur ISOBUS ?
Le connecteur ISOBUS utilise un boîtier circulaire à 9 broches. Sur le connecteur externe arrière, la broche 1 est la masse châssis, les broches 2 à 4 gèrent la masse et l'alimentation ECU, les broches 5 à 7 sont pour le connecteur bus tracteur (TBC), et les broches 8-9 sont CAN_H et CAN_L. Sur le connecteur en cabine, ISOBUS Block utilise quatre broches : la broche 2 est CAN_L, la broche 4 est CAN_H, la broche 7 est BAT+ (alimentation) et la broche 9 est GND. Les autres broches du connecteur portent le bus CAN interne du tracteur et les masses, et ne sont pas utilisées par le module. Même boîtier, brochage différent.
Quelle est la différence entre le connecteur en cabine et le connecteur externe arrière ?
Tous deux utilisent un boîtier 9 broches normalisé par l'ISO 11783-2, mais les affectations de broches et le nombre de bus CAN diffèrent. L'arrière porte un seul bus CAN et la broche 1 est masse châssis. La cabine porte deux bus CAN (CAN 1 = bus interne tracteur, CAN 2 = sortie) et alimente sur la broche 7 (BAT+) avec la masse sur la broche 9. Pas interchangeables.
Ai-je besoin d'une résistance de terminaison pour ISOBUS ?
Le CAN bus ISOBUS demande exactement deux résistances de terminaison de 120 Ω, une à chaque extrémité physique du réseau. La plupart des tracteurs intègrent la terminaison côté tracteur. Pour un appareil au milieu du bus, pas de terminaison supplémentaire. Mesurez entre CAN_H et CAN_L système éteint : vous devez lire environ 60 Ω.
Quelle tension utilise ISOBUS ?
12 V ou 24 V selon le tracteur. À l'arrière, c'est la broche ECU_PWR (broche 4) ; en cabine, le module prend l'alimentation sur la broche 7 (BAT+). La communication CAN bus elle-même utilise une signalisation différentielle autour de 2,5 V.
Comment s'appelle le connecteur ISOBUS ?
Deux noms côté client : connecteur ISOBUS externe arrière (arrière du tracteur, où se branchent les outils) et connecteur ISOBUS en cabine (à l'intérieur, pour écrans et modules en post-équipement). Un connecteur ISOBUS externe avant est optionnel sur certains tracteurs. Les trois utilisent le même boîtier circulaire 9 broches.
ISOBUS est-il la même chose que le CAN bus ?
ISOBUS s'appuie sur le CAN bus. Il y ajoute des protocoles spécifiques à l'agriculture. ISOBUS utilise la norme ISO 11783, dérivée de SAE J1939. Couche physique (connecteurs, câblage) et débit (250 kbit/s) normalisés pour les équipements agricoles.
Quelle section de fil dois-je utiliser pour ISOBUS ?
Pour les signaux CAN (CAN_H et CAN_L), un câble à paires torsadées de 0,5 à 1,0 mm². Pour l'alimentation, au moins 1,5 mm², dimensionné selon la consommation réelle de l'équipement.
